(UTP dan SERAT OPTIK)
Kabel UTP (Unshielded Twisted Pair) adalah kabel yang khusus untuk transmisi data, UTP terdiri dari 4 pasang (biru, oranye, hijau, dan coklat) mempunyai kode warna berbeda.Dalam satu kabel UTP,terdapat empat buah pasang kabel di dalamnya dengan warna putih oranye,oranye,putih hijau,hijau,putih biru,biru,putih coklat dan coklat.Kabel yang dipilih menurut aturan tertentu dan digunakan untuk mentransfer/menerima data.Cara pemakaian kabel utp butuh sambungan Rj45, dan utuk menggabungkannya membutuhkan tang crimping.
Fungsi kabel UTP yaitu digunakan sebagai kabel jaringan LAN (Local Area Network) pada sistem jaringan komputer, dan biasanya kabel UTP mempunyai impedansi kurang lebih 100 ohm, serta dibagi menjadi beberapa kategori berdasarkan kemampuannya sebagai penghantar data.

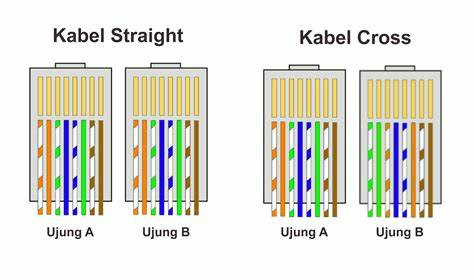

+ Susunan untuk kabel:
- Untuk membuat kabel Straight, susunan warna yang digunakan adalah :
Sususan warna pada ujung 1 = Putih Orange, Orange, Putih
Hijau, Biru, Putih Biru, Hijau, Putih Coklat, Coklat
Sususan warna pada ujing 2 sama dengan ujung 1.
- Untuk
membuat kabel Cross, susunan warna yang digunakan adalah :
Susunan warna pada ujung 1 = Putih Orange, Orange, Putih
Hijau, Biru, Putih Biru, Hijau, Putih Coklat, Coklat
Susunan warna pada ujung 2 yaitu = Putih Hijau, Hijau, Putih
Orange, Biru, Putih Biru, Orange, Putih Coklat, Coklat.
+ Cara mengkrimping kabel UTP dengan RJ 45:
1. Kupas kulit kabel selebar 2 cm.
2. Susun rapi delapan kabel yang terdapat didalam sesuai
dengan gambar dan penjelasan diatas.
3. Luruskan kabel yang masih kusut.
4. Ratakan ujung kabel dengan memotong nya menggunakan tang
crimping.
5. Setelah yakin urutan warna benar dan ujung kabel sudah
rata, masukan kabel kedalam konektor RJ-45 , pastikan ujung kabel menyentuh
ujung RJ-45, dan jepitlah menggunakan Tang Crimping.
6. Setelah menyelesaikan kedua ujung kabel, uji menggunakan
Lan tester, jika semua lampu menyala, berarti kabel tersebut telah di crimping
dengan benar dan bisa digunakan
F.O(FIBER OPTIC)
dan Praktikum Splicing
Fiber Optik adalah jenis kabel yang berfungsi mengubah sinyal listrik menjadi cahaya dan mengalirkannya dari satu ke titik yang lain. Bahan utama dari kabel jenis Fiber Optik ini adalah dari serat kaca dan plastik yang sangat halus, bahkan lebih halus dari sehelai rambut manusia. Beda halnya dari kabel lain yang memakai bahan dari tembaga.
Terdapat 2 jenis mode transmisi yakni Single Mode yang memanfaatkan sinar laser sebagai media transmisinya dan Multi Mode yang menggunakan media LED. Biasanya jenis kabel Fiber Optik ini lebih sering dipakai pada suatu instalasi jaringan dengan kelas menengah hingga atas.
Fungsi Kabel F.O.
Pada dasarnya fungsi dari kabel Fiber Optik sama seperti jenis kabel yang lain yakni menghubungkan antar komputer atau pengguna satu sama lain dan dalam lingkup jaringan tertentu.
Yang menjadi pembeda adalah kecepatan akses yang tinggi serta kemampuan transfer data lebih cepat. Untuk kecepatan pengiriman data bisa sampai kisaran Gigabit per detiknya. Selain itu karena tidak membawa listrik kabel jenis ini juga tida terpengaruhi gangguan elektromagnetik sehingga stabil dalam penggunaannya.
Namun tentunya dengan banyaknya kelebihan yang diperoleh tentunya harus dibayar lebih mahal, itulah sebabnya kabel jenis ini tidak dipakai oleh sembarangan orang. Biasanya perusahaan skala besar serta operator telekomunikasi yang lebih sering memilih menggunakan kabel Fiber Optik ini. Bahkan saat ini pun perusahaan pengembang Wi-Fi sudah mulai memakai Fiber Optik karena lebih cepat dan stabil.
-Praktikum Splicing
